Описание
Гибкие предварительно изолированные трубы (ГПИ трубы) – элемент теплотрассы, представляющий собой две полимерные гибкие трубы (подача и обратка) с тепловой изоляцией из пенополиуретана и одной внешней общей защитной гофрированной оболочкой из полиэтилена. ГПИ трубы выпускаются в соответствии с ГОСТ Р 54468-2011 и ТУ 590367441.007-2015.
Срок эксплуатации 50 лет
Назначение
ГПИ трубы предназначены для прокладки внутриквартальных тепловых сетей
Рабочим давлением не более 0,6Мпа (без армирующего слоя) и 1,0 МПа. При гидравлическом испытании до 1,6Мпа.
Для тепловых сетей с температурным графиком +95° +70°С (пиковая температура +110°С)
Для бесканальной прокладки трубопровода
Для прокладки трубопровода в проходных и непроходных каналах
Для прокладки в футлярах трубопровода
Без вскрытия дорожного полотна с использованием метода горизонтально-направленного бурения (ГНБ).

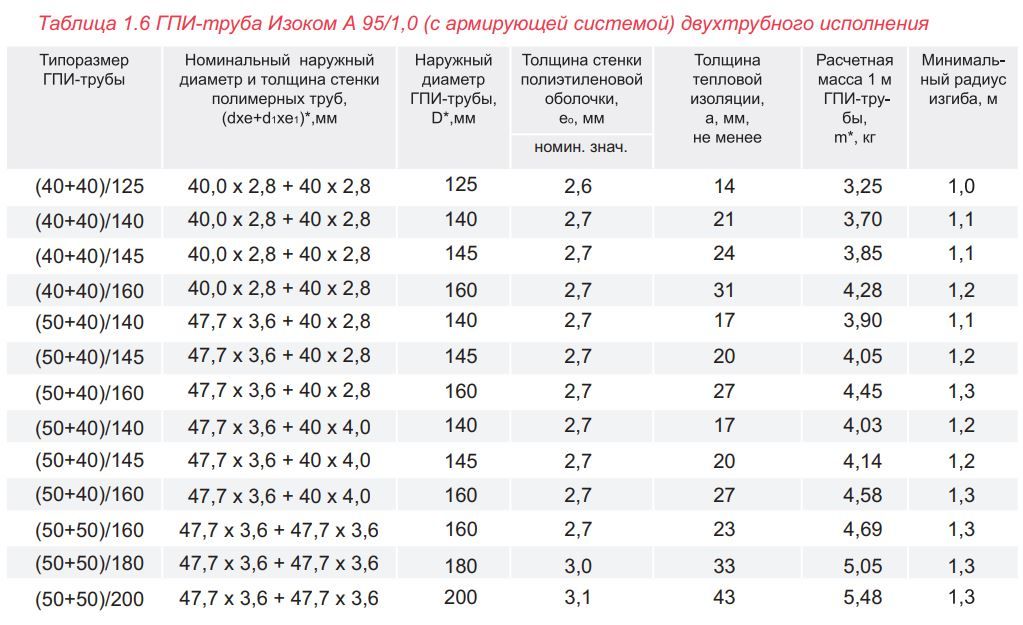

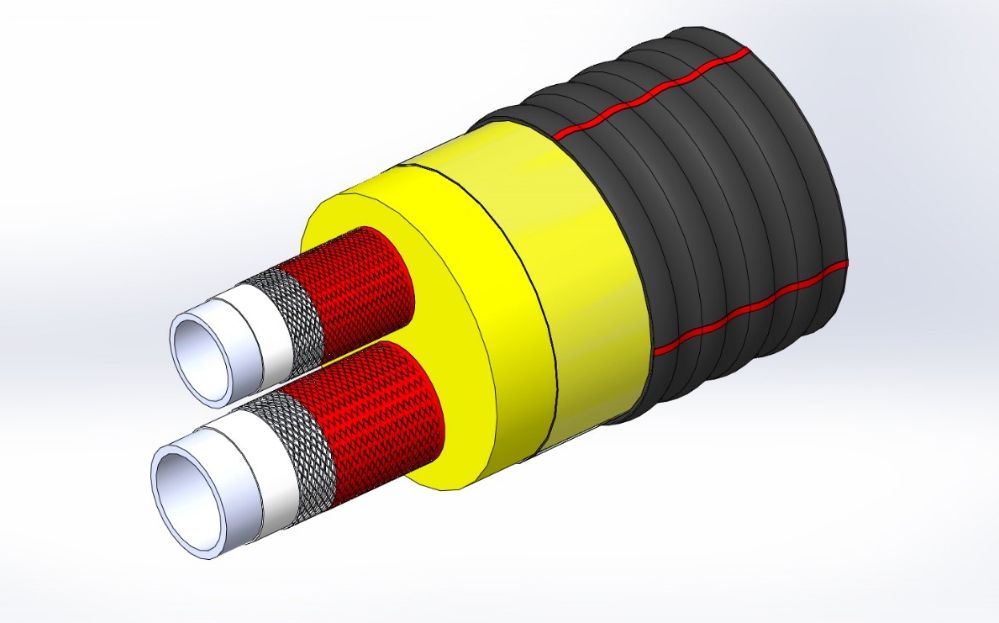

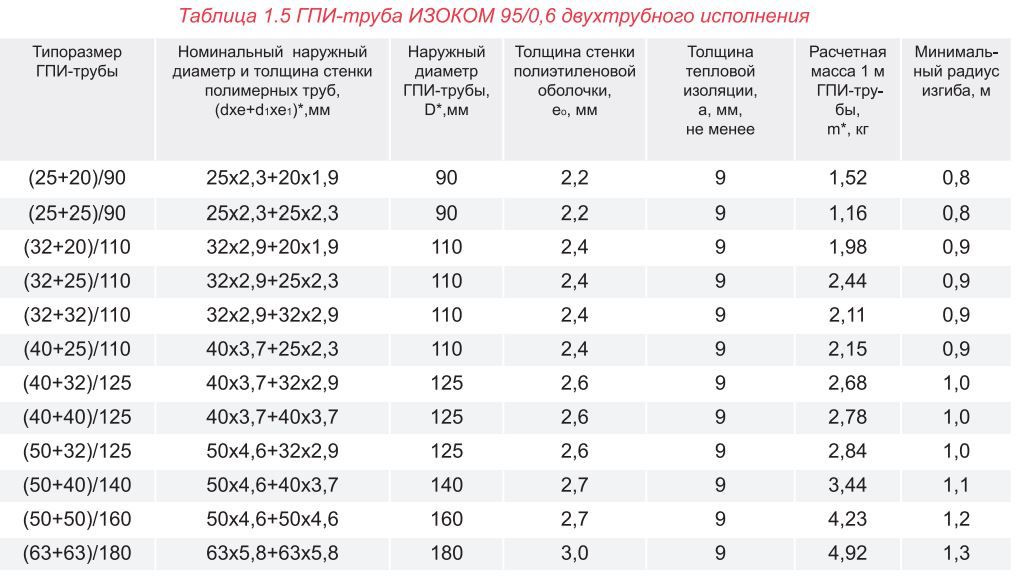

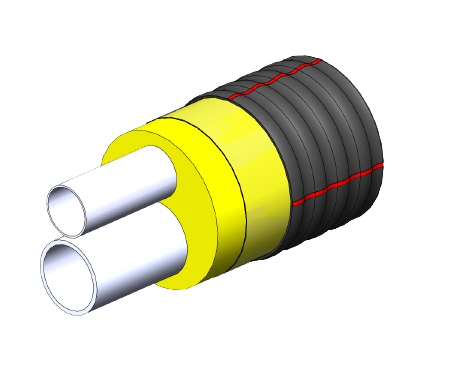

Конструкция ГПИ трубы в исполнении ТАНДЕМ
Напорная полимерная труба является основным элементом конструкции ГПИ-трубы на которую воздействуют давление и температура теплоносителя и представляет собой многослойную конструкцию состоящую из внутреннего и наружного адгезионного, армирующего (или без) и барьерного слоев.
Технологический процесс непрерывного изготовления ГПИ-труб обеспечивает прочное соединение напорных полимерных труб и отдельных слоев между собой.
Для изготовления слоя тепловой изоляции ГПИ-труб и фасонных изделий применяются компоненты А (полиол) и Б (изоцианат), которые при смешении в процессе производства,образуют полужесткий пенополиуретан.
Для уменьшения теплопроводности тепловой изоляции в ГПИ-трубах марки Изоком при производстве дополнительно добавляют вещество ЦИКЛОПЕНТАН.
Теплопроводность тепловой изоляции на водной основе не более 0,033 Вт/(м*К).
Теплопроводность тепловой изоляции на основе циклопентана не более 0,029 Вт/(м*К).
Защитная полиэтиленовая оболочка ГПИ -труб и фасонных изделий предназначена для защиты от внеш¬них воздействий на слой тепловой изоляции. Защитная оболочка ГПИ-труб представляет собой бесшовное гофрированное покрытие, имеющее жесткое сцепление со слоем тепловой изоляции.
Преимущество
• Отсутствие коррозии
• Уменьшение ширины траншеи или канала (лотков)
• Химическая стойкость к агрессивным средам, отсутствие необходимости в электрозимзащите (ЭХЗ)
• Неподверженность засорению осадками или примесью
• Низкая шероховатость внутренней стенки и, как следствие, превосходные гидродинамические характеристики
• Способность компенсировать гидравлические удары
• Отсутствие необходимости в установке неподвижных опор и компенсирующих устройств
• Устойчивость к абразивному стиранию
• Высокая скорость и легкость монтажа
• Низкий вес системы
• Минимальное количество стыков и, как следствие, отходов.
• Любая конфигурация трассы и возможность выбора оптимального маршрута прокладки
• Компактная геометрия трассы, позволяющая снижать ширину траншеи в два раза
• Низкие эксплуатационные издержки, высокий уровень безаварийности
Рекомендации по применению
ГПИ трубы рекомендовано прокладывать на внутриквартальных территориях. Так как данные трубы не требуют установки неподвижных опор, скользящих опор и сильфонных компенсаторов, то их прокладка рекомендована на территориях лечебных, детских, дошкольных и школьных учреждений.
Монтаж труб ИЗОКОМ производится при помощи пресс-фитингов, а также при помощи фасонных изделий.
