Описание
Гибкие предварительно изолированные трубы (ГПИ трубы) – элемент теплотрассы, представляющий собой полимерную гибкую трубу (PEX-a) с тепловой изоляцией из пенополиуретана и внешней защитной гофрированной оболочкой из полиэтилена. Гибкие трубы Изоком выпускаются в соответствии с ГОСТ Р 54468-2011 и ТУ 590367441.007-2015.
Срок эксплуатации 50 лет
Назначение
ГПИ-трубы предназначены для прокладки внутриквартальных сетей отопления и ГВС.
Рабочим давлением не более 1,0 Мпа. При гидравлическом испытании до 1,6Мпа.
Для тепловых сетей с температурным графиком +95° +70°С (пиковая температура +110°С)
Предназначены:
Для бесканальной прокладки трубопровода
Для прокладки трубопровода в проходных и непроходных каналах
Для прокладки в футлярах трубопровода
без вскрытия дорожного полотна с использованием метода горизонтально-направленного бурения (ГНБ).
Конструкция

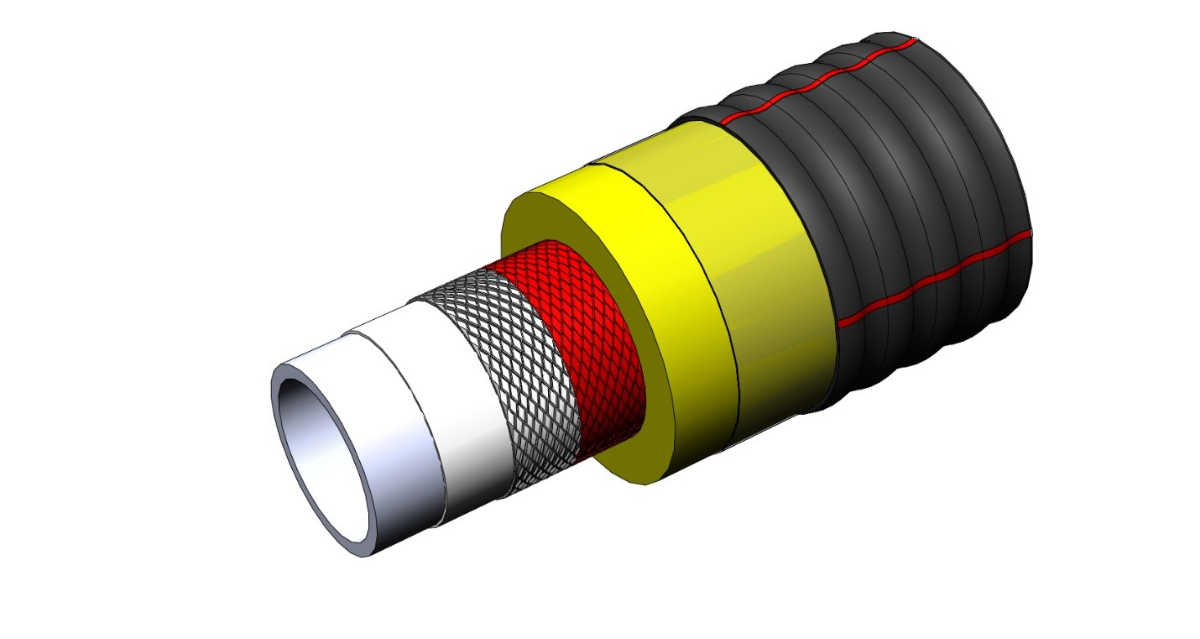

В одинарном исполнении
Напорная полимерная труба является основным элементом конструкции ГПИ-трубы на которую воздействуют давление и температура теплоносителя и представляет собой многослойную конструкцию состоящую из внутреннего и наружного адгезионного, армирующего и барьерного слоев.
Технологический процесс непрерывного изготовления ГПИ-труб обеспечивает прочное соединение напорных полимерных труб и отдельных слоев между собой.
Для изготовления слоя тепловой изоляции ГПИ-труб и фасонных изделий применяются компоненты А (полиол) и Б (изоцианат), которые при смешении в процессе производства,образуют полужесткий пенополиуретан.
Для уменьшения теплопроводности тепловой изоляции в ГПИ-трубах марки Изоком при производстве дополнительно добавляют вещество ЦИКЛОПЕНТАН.
Теплопроводность тепловой изоляции на водной основе не более 0,033 Вт/(м*К).
Теплопроводность тепловой изоляции на основе циклопентана не более 0,0248 Вт/(м*К).
Защитная полиэтиленовая оболочка ГПИ -труб и фасонных изделий предназначена для защиты от внеш¬них воздействий на слой тепловой изоляции. Защитная оболочка ГПИ-труб представляет собой бесшовное гофрированное покрытие, имеющее жесткое сцепление со слоем тепловой изоляции.

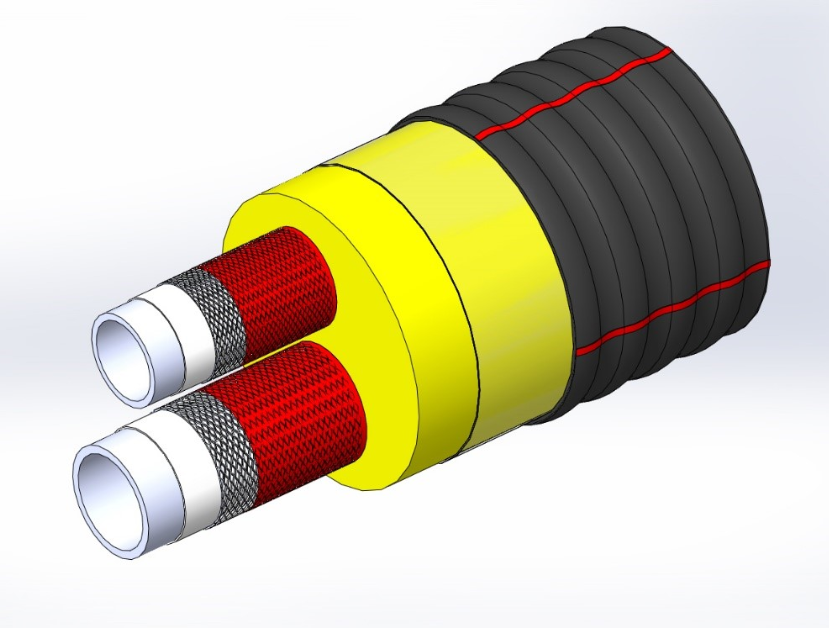

В двойном исполнении (ТАНДЕМ)
Преимущество
Отсутствие коррозии
Химическая стойкость к агрессивным средам, отсутствие необходимости в электрозимзащите (ЭХЗ)
Неподверженность засорению осадками или примесью
Низкая шероховатость внутренней стенки и, как следствие, превосходные гидродинамические характеристики
Способность компенсировать гидравлические удары
Отсутствие необходимости в установке неподвижных опор и компенсирующих устройств
Устойчивость к абразивному стиранию
Высокая скорость и легкость монтажа
Низкий вес системы
Минимальное количество стыков и, как следствие, отходов.
Любая конфигурация трассы и возможность выбора оптимального маршрута прокладки
Компактная геометрия трассы, позволяющая снижать ширину траншеи в два раза
Низкие эксплуатационные издержки, высокий уровень безаварийности
Рекомендации по применению
Полимерные гибкие изолированные ППУ трубы Изоком рекомендовано прокладывать на внутриквартальных территориях, что позволяет сохранить зеленые насаждения при реконструкции сетей. Так как данные трубы не требуют установки неподвижных опор, скользящих опор и сильфонных компенсаторов, то их прокладка рекомендована на территориях лечебных, детских, дошкольных и школьных учреждений.
Монтаж труб ИЗОКОМ производится при помощи пресс-фитингов, а также при помощи фасонных изделий.
